摘要：襯四氟磁翻板液位計因結構簡單，可靠性高且應用廣泛。通過對在負壓環境中襯四氟磁翻板液位計使用時出現的典型故障進行分析，提出了相應解決措施，提高了故障查找速度。

因被測介質與指示機構完全隔離，襯四氟磁翻板液位計具有密封性能好，防泄漏、適應腐蝕條件下的液位測量，同時具有可靠性高、耐振性能好、結構簡單、安裝方便、維護費用低等特點，廣泛應用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業。

*鋼京唐鋼鐵公司帶熱壓縮器低溫多效蒸餾海水淡化的濃鹽水、蒸餾水及冷凝水液位測量都采用帶遠傳的襯四氟磁翻板液位計。為了防止結垢，需在低溫的情況下讓海水達到沸點，要求海水淡化裝置內部處于負壓狀態，正常運行時為-0.093MPa左右?，F將襯四氟磁翻板液位計在負壓狀態下發生管路漏氣的典型故障進行分析。

一、故障現象

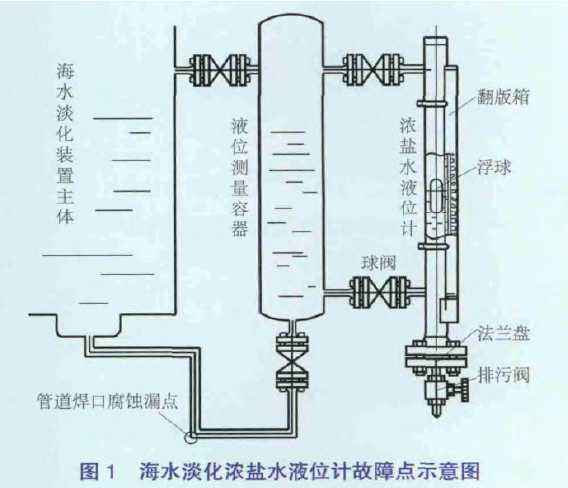

2013年12月16日0：20海淡水化裝置主體U3濃鹽水液位計開始出現30%～70%的波動，檢查液位計本體無異常，將液位計上、下閥門關小后，液位測量波動減小，但故障現象并未消失。利用高爐休風機會(huì )降海水淡化U3主體負荷并查找故障原因。將液位計上、下閥門全關閉并拆下下部絲堵，打開排污閥徹底進行排氣排污處理，檢測磁性浮子，未發現異常。當投運后波動現象存在。濃鹽水液位計更換后再次試投運，發現液位計液位顯示波動更大、更頻繁。經過排查發現與液位測量容器（見圖1）連接的管道焊接處有漏點，對該漏點進行封堵后液位測量顯示恢復穩定，負荷狀態生產恢復正常。

二、原因分析

從實際情況看在故障發生時濃鹽水實際液位并沒有波動，但是液位計內部的浮球確實是在上下浮動，從而呈現了液位波動假象。關閉液位計上閥門后波動停止，可以判斷浮球的上下浮動是由于氣水混合物和負壓環境相互作用所致。即氣體從液位計底部進入，帶動浮球上升，液位計上部與負壓環境相通，當液位計內部氣體穿破水面被負壓環境吸入后，由于體積變小而使浮球回落，如此反復，造成液位波動假象。

三、解決措施

(1) 檢修時不但要對襯四氟磁翻板液位計本體進行檢查，還要檢查所有連管及法蘭?？紤]到濃鹽水的腐蝕性，應定期更換與液位計相連接的管路。

(2) 負壓狀態下的磁翻板液位發生液位計波動現象時，可按以下步驟進行分析和解決。

①*先查看液位計磁翻板的顯示情況，如果磁翻板顯示穩定，就是液位變送單元或信號傳輸部分出現了問題，繼續測量液位變送器輸出的電流信號、控制柜內配電隔離器的輸出電流信號及線路是否正常，從而查出故障點。

②如果液位計磁翻板顯示情況和上位顯示波動一致，波動不劇烈時，*先關閉液位計與測量容器的連接閥門，打開排污閥排污，同時繼續檢查液位計浮球本身是否有問題，如沒問題，就檢查液位計上、下絲堵及排污閥和連接法蘭處是否出現泄漏，同時通過改變液位計上、下閥門的開度觀察液位計的波動情況。通過上述措施可確定液位計的好壞。

③檢查液位測量容器及連管漏點。
