靶式流量計既可以測氣體，也可以測液體，特別是在含雜質、具有粘稠度介質方面的測量更是占有明顯優勢，那么關于靶式流量計的安裝您了解多少呢?

靶式流量計的安裝及要求

1.靶式流量計的安裝

高溫型（80度至500度）、常溫型（-30度至70度）、低溫型（-200度至-40度）

a.常溫型、低溫型、高溫型靶式流量計視不同工況采用水平、垂直或倒置式安裝（以出廠效驗單為準）；

b.介質工作溫度在300度以上時，用戶應對靶式流量計殼體采取隔熱措施防止熱輻射損壞表頭（表頭工作溫度為-30至70度），同理工作溫度-100度以下的介質，也要采取防凍措施；

c.為保證靶式流量計準確計量，要求設置前后直管段；（圖8）

d.為保證靶式流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥（3）及切斷閥（1、2）；（圖8）

e.因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；

f.靶式流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；

g.法蘭式和夾裝式靶式流量計安裝時，應注意法蘭之間密封墊片內孔尺寸大于靶式流量計和工藝管道通徑6-8mm及否同軸，以避免因其產生干擾流而影響計量精確度；

h.插入式靶式流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）；（圖9）

i.對于新完工的工藝管道，應先進行初步吹掃后再安裝靶式流量計；

j.測量管外壁上箭頭所指方向為被測介質流向；

k.靶式流量計殼體必須可靠接地，若無接地條件應向廠方說明；

l.靶式流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工（以出廠效驗單為準）。

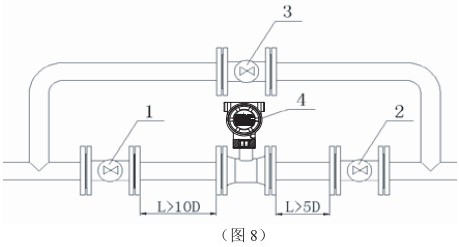

1、2、3分別為前后閥和旁通閥；4為靶式流量計，L≥10D和L≥5D分別為前后直管段長度，D為管道公稱直徑。

2.靶式流量計設置零點

注：（流量計安裝后必須先進置零操作）

由于電容式力傳感器及阻流件有自重，在靶式流量計安裝時不在水平方位狀況下，需要重新設置靶式流量計零點。

操作程序為：（也可在管道內無介質流動時直接置零，高溫型及低溫型靶式流量計必須使管道內溫度達到工作溫度后置零）

a.關閉靶式流量計下游的閥門；

b.緩慢打開靶式流量計上游閥門，使流量計充滿介質；

c.緩慢打開靶式流量計下游閥門，使流量計運行10分鐘左右；

d.關閉流量計上、下游閥門，并確定管道內流量為零；

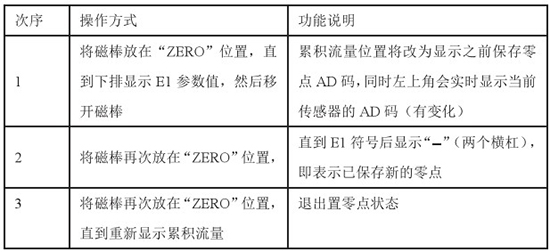

e.用白紙或手指按在“ZERO”位置不小于3S；見（圖10）

3.注意事項

不允許直接在靶式流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件。

如果需要在靶式流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度。
