鍋爐差壓式液位計是利用液柱產生的壓力來測量液位的高度的儀表，在液位發生變化后，高壓側法蘭處膜片所接收到的壓力就會(huì )隨之變化，變送器計算出的壓差值也會(huì )隨之發生變化，它們之間有線性的關系。通常情況下高壓側（H側）與低壓側（L側）不能裝反，一般H側裝于設備低處，L側裝于設備高處。安裝前設備法蘭面應清理干凈，墊片不能放偏，以免膜片被戳破或者形變導致變送器失真。



變送器根據測量范圍可分成一般壓力變送器（0.001MPa～35MPa）和微差壓變送器（0～1.5kPa），負壓變送器三種，從精度角度來分類的話，因為我們**標的精度就為0.5%.所以近年來又可以分為高精度壓力變送器（0.1%或0.2%或0.075%）和一般壓力變送器（0.5%）。如果液相密度變化較大，則不宜采用差壓式液位計。



鍋爐差壓式液位計的結構及工作原理

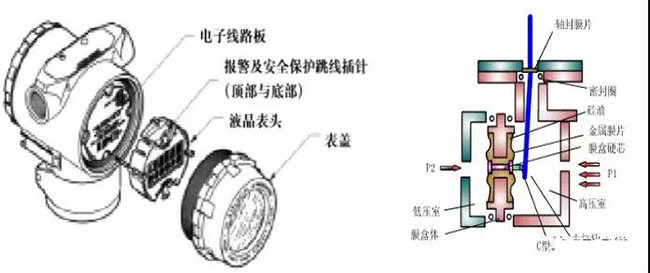

鍋爐差壓式液位計結構：主要部件為傳感器模塊、電子元件外殼、毛細管、高低壓側法蘭及膜片。傳感器模塊包括充油傳感器系統（隔離膜、充油系統和傳感器）以及傳感器電子元件。



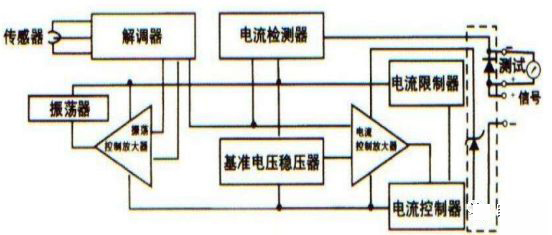

鍋爐差壓式液位計工作原理：將一個空間用敏感元件（多用膜盒）分割成兩個腔室，分別向兩個腔室引入壓力時，傳感器在兩方壓力共同作用下產生位移（或位移的趨勢），這個位移量和兩個腔室壓力差（差壓）成正比，將這種位移轉換成可以反映差壓大小的標準信號（4-20mA DC信號）輸出，毛細管、導壓管、填充液的作用是將所接收到的壓力傳遞給變送器內部進行運算。



鍋爐差壓式液位計所測量的結果是壓強差，即△P=ρg△h。桶槽一般是圓柱形，圓柱形截面積S是不變的。在溫度變化時，介質體積膨脹或縮小，實際液位也會(huì )升高或降低，但變送器所檢測到的壓力始終是保持不變的。如果需要顯示實際液位，也可以在DCS系統引入介質溫壓補償予以解決。
