磁翻板液位計是一種可就地顯示測量液位的儀表，由于具有結構簡單，讀數直觀、清晰，不堵塞、不滲漏、安裝方便、維修簡單的特點。被廣泛應用于石油、化工等多個行業領域開放或壓力容器內的液體測量。由于現場工況復雜，為適應用戶的實際需要，計為開發有不同型號的磁翻板液位計，可以做到高密封、防泄漏和在高溫高壓、高粘度、強腐蝕性條件下安全可靠的全過程測量液位。配置的蒸汽夾套、保溫隔熱和防霜附加裝置，有助儀表安全過冬，即使在寒冷的冬季依然穩定可靠地測量。而與計為開發的具有本安隔爆雙重防爆認證的SW-11磁開關和Reed-11干簧管遠傳變送器配合使用，還可實現液位的自動控制和遠傳操控。這種具有遠傳功能的遠傳磁翻板液位計，用途更廣，也更受歡迎。

工控儀表的信號輸出最常見也是使用量最大的類型就是4-20mA了，除此之后遠傳信號的輸出類型還有485通訊，232，脈沖，MUDbus等，近來來由于無線傳輸技術的普及與升級，遠傳信號以GPS信號傳輸的應用也逐漸多了起來。根據技術人員的經驗及用戶的體驗，傳統的4-20mA的信號傳輸在實踐工作中因其抗干擾能力強，傳輸穩定，仍然是遠傳信號的首選。本文針對于磁翻板液位計的4-20信號的接線具體要求作出說明。

磁翻板液位計在儀表本體的基礎部份安裝之后就可以測試運行了，而遠傳的磁翻板液位計在安裝之后需要對其進行接線。比如說一般要遠傳4-20mA信號給二次數顯儀表，這里就涉及到磁翻板液位計的遠傳裝置與二次數顯儀表的接線。二次數顯儀表正常的供電電源是市電220V，而磁翻板液位計的遠傳裝置是需要24V電源的，二次儀表就具有有24V變送電源，也就是說只要給二次儀表供電，然后把液位計遠傳裝置與二次儀表接線正確后，就可以正常傳送液位信號了。而正確的接線要求是：正極對正極，負極對負極，這個不復雜，只要用戶在安裝時仔細觀察下接線端子部位的明確標注，上面都有具體的注明了。

當磁翻板液位計配套報警開關，改為開關量遠傳輸出的話，那么這個時候也可能接二次儀表，也可能直接接氣動泵閥，控制啟動停止。接線要求仍然是一樣的。

當然除了正確的接線要求以外，還有分細致的要求，比如：

1、磁翻板液位計在配線的時候應該避開大容量的變壓器，電動機以及干擾源，因為這些會(huì )影響到液位計在接線時候會(huì )產生一定的誤差。

2、對于一些防爆型的，為了確保防爆的性能，因此必須是要有規定原則來配線。

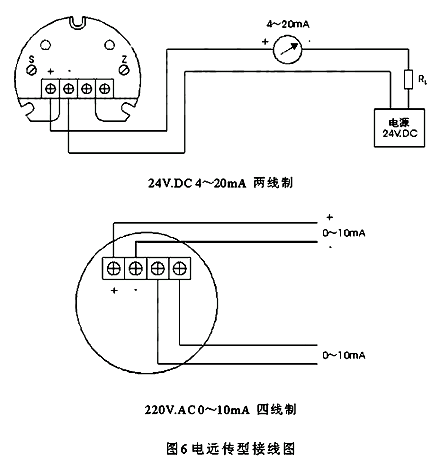

3、擰下接線盒的接線端蓋的時候，要將電纜穿過電纜的接頭來相對接，并是要連接到24VDC兩端，如圖所示。

4、要根據需要的連接接地的端子來接。

5、擰緊接線盒的時候要把接線的端蓋合上。
