雷達液位計

原理

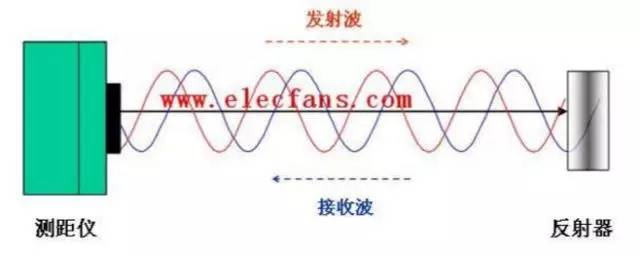

發射—反射—接收就是雷達液位計的基本工作原理。

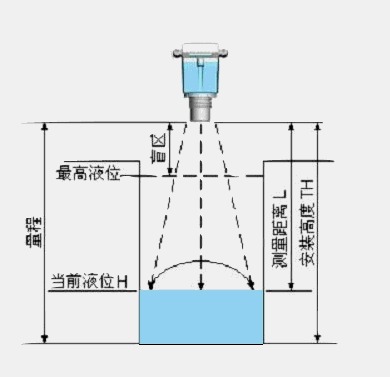

雷達傳感器的天線以波束的形式發射電磁波信號，發射波在被測物料表面產生反射，反射回來的回波信號仍由天線接收。

發射及反射波束中的每一點都采用超聲采樣的方法進行采集。信號經智能處理器處理后得出介質與探頭之間的距離，送終端顯示器進行顯示、報警、操作等。

特點

雷達液位計最大的特點是在惡劣條件下功效顯著。無論是有毒介質，還是腐蝕性介質，也無論是固體、液體還是粉塵性、漿狀介質，它都可以進行測量。在測量方面，具有以下特點：

1、連續準確地測量

雷達液位計的探頭與介質表面無接觸，屬非接觸測量，能夠準確、快速地測量不同的介質。探頭幾乎不受溫度、壓力、氣體等的影響（500℃時影響僅為0.018%，50bar時為0.8%）。

2、對干擾回波具有抑制功能

3、準確安全節省能源

雷達液位計采用材料的化學性、機械性都相當穩定，且材料可以循環利用，極具環保功效。

4、無須維修且可靠性強

微波幾乎不受干擾，與測量介質不直接接觸，幾乎可以被應用于各種場合，如真空測量、液位測量或料位測量等。由于高級材料的使用，對情況極其復雜的化學、物理條件都很耐用，它可以提供準確可靠、長期穩定的模擬量或數字量的物位信號。

5、維護方便，操作簡單

雷達液位計具有故障報警及自診斷功能。根據操作顯示模塊提示的錯誤代碼分析故障，及時確定故障予以排除，使維護校正更加方便、準確，保障儀表的正常運行。

6、適用范圍廣，幾乎可以測量所有介質

從槽罐體的形狀來說，雷達液位計可以對球罐、臥罐、柱形罐、圓柱椎體罐等的液位進行測量；從罐體功能來說，可以對儲罐、緩沖罐、微波管、旁通管中的液位進行測量；從被測介質來說，可以對液體、顆粒、料漿等進行測量。

小結

總的來說，就是雷達液位計使用范圍廣，是非接觸式的測量方式。材質優良，故障率低。然而，價格真的很不便宜！

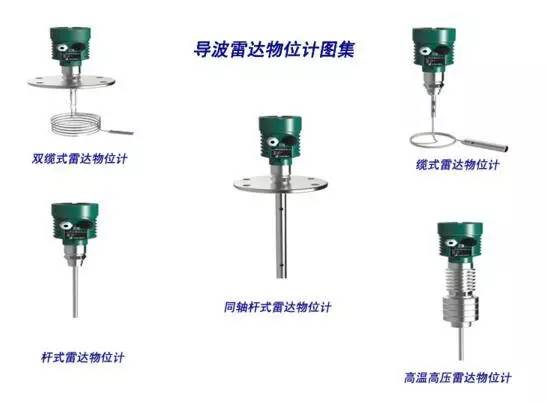

導波雷達液位計

原理

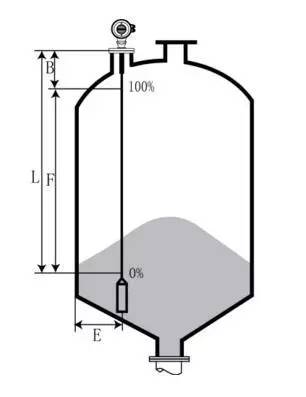

導波雷達液位計是基于時間行程原理的測量?jì)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

特點

1、對蒸汽和泡沫有很強的抑制能力，測量不受影響；

2、不受液體密度，固體物料的疏松程度、溫度、加料時的粉塵的影響；

3、低維護，高性能、高精度、高可靠性，使用壽命長。

那他們到底有沒有區別呢？

區別一 接觸方式不同

雷達液位計是非接觸式的，波導式液位計則是接觸式的。

也就是說，在食品等級要求較高的場合，是不能用先導式的。

區別二 使用工況介質不同

導波雷達式液位計更需考慮介質的腐蝕性和粘附性，而且過長的導波雷達安裝和維護更加困難。

低介電常數的工況，無論雷達還是導波雷達測量原理都是基于介質介電常數差別，由于普通雷達的發射的波是發散的，當介質介電常數過低時，信號太弱測量不穩定，而導波雷達波是沿導波桿傳播信號相對穩定，另外一般的導波雷達還有底部探測功能，可以根據底部回波信號能測量值加以修正，使信號更為穩定準確。

區別三 選型有不同

普通雷達可以互換使用，而導波雷達由于導波桿（纜）長度根據原工況固定，一般不能互換使用，受此影響導波雷達的選型要比普通雷達麻煩。

區別四 測量范圍不同

普通雷達在30、40m的罐體上應用比較常見，甚至可測到60m。

導波雷達還要考慮導波桿（纜）的受力情況，也是由于受力的原因一般用導波雷達的測量距離不會(huì )很長。

而不過在一些特殊工況導波雷達有明顯的優勢，如罐內有攪拌，介質波動大，這樣的工況用底部固定的導波雷達測量值要比變通雷達穩定；

還有小罐體內的物位測量，由于安裝測量空間?。ɑ蚬迌雀蓴_物較多），一般普通雷達不適用，這時導波雷達的優勢就顯現出來了。

區別五 樣式不同

雷達式液位計是喇叭口形狀的，而先導式液位計則是有導波桿的。

兩個形狀不同自然在一些使用場合上會(huì )有不同。
