防爆浮球液位計利用帶環形磁鋼的浮球隨液位升降，使主體管內的干簧管吸合，將液位轉換成相應的電阻輸出，經專用模塊（即電子放大器）處理，將電阻信號轉換成二線制的4-20mA信號輸出可直接與電動單元儀表配套使用實現遙測、報警和控制。也可與本廠生產的智能型數顯儀表配套使用。插入式磁性浮球液位計用于化工、電力、造紙、造船、環保、食品等行業，承壓（開口）容器內介質的液位的測量，用于地下槽、池、高層水箱的液位測量，更為簡單、可靠、*為理想。插入式液位計的材質為不銹鋼，耐腐蝕，適用于易燃、易爆的場所。



一般為三線制，，用兩個浮球，自然下垂時，找出常閉點。低位的浮球并聯于啟動按鈕，高位的浮球串聯于停止按鈕。

很多時候，大部分朋友對于購買了浮球液位開關但是確不知道如何與外部電路連接而煩惱，而去問廠家的話也不一定能夠得到答案。因為很多廠家都只是對本身產品比較了解，對于如何與外部線路連接也分為兩種情況：

*一種是工廠型：不知道如何與設備上的線路連接而起到檢測水位，輸出開關量信號，一般這種情況需要廠家解決機會(huì )很少，大部分工廠都會(huì )有自己的電路設計師等。

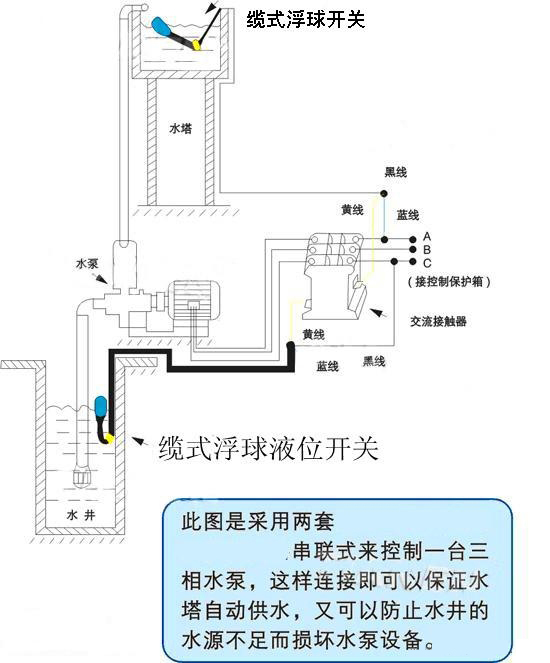

*二種為家用型：這種就是*主要需要解決問題的用戶群體，因為大部分的都是屬于家庭型用戶，也就是基本上不會(huì )花費成本去聘請電工人員，而只是自己懂得點簡單的電路或者說對于自己的產品是比較懂的，但是涉及到如何連接浮球液位開關使其達到檢測水位自動加水或者抽水的功能就不知道了。下面為大家整理了一份外部連接電路圖，但是**使用于電纜式類別，因為此類別比較適用于于家庭型用戶，成本低及安裝、電路等各方面都簡單。接線圖如下：
