投入式靜壓液位計說到底就是一種壓力傳感器，由于不同液位高度的壓力存著線性的變化，通過測量液體的的壓力，通過計算便可得到相對應的液位。由于現代的傳感器精密度和工作芯片技術的突飛猛進，對于測量壓力的技術已經非常成熟。實際測量中，會(huì )通過采用隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號，一般適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。



投入式靜壓液位計市場上的應用很廣泛，但深入的了解投入式靜壓液位計的人并不多，要么是一些同行，要么是在行業里的專業技術人員或者是相關的從業人員，真正對投入式靜壓液位計了解并曉得原理的大神，相信當你看完了也會(huì )有深入的了解，談不上可以變成大神，但至少對投入式靜壓液位計有了新的認識。



一、投入式靜壓液位計測量原理

投入式靜壓液位計采用靜液壓測量原理，當測量頭放入液體中時，設大氣壓力為Po，液面到測量元件高為h，液體密度為r，當地重力加速度為g，則變送器探頭上所受壓力為：Pl＝Po十r×g×h，敏感元件的負側通過導氣電纜與大氣相通所受壓力為：P2=Po于是測量元件所測到的壓力差值為：P= Pl一P2=r×g×h，對于特定的液體介質和確定的地區，r和g均為常數，于是P口h，即可由儀表輸出電流大小得到液體深度。

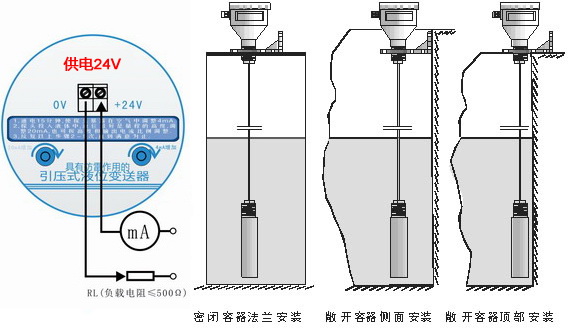

投入式液位變送器一般采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成 4-20mADC 標準電流信號輸出。投入式液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用*為方便。固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。它還具有電源反相*性保護及過載限流保護。



二、投入式靜壓液位計的特點

投入式靜壓液位計精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便?？蓭в兄劐^的傳感器，適用于石油、化工、電力等行業的液位

測量。



投入式靜壓液位計優點主要是：測量精度高；安裝方便；信號可遠傳遙控；可以通過選擇不同的材料抵抗各種介質的腐蝕；適合用于防爆場合；價格適中。穩定性好，滿度、零位長期穩定，不受被測介質起泡、沉積、電氣特性的影響。具有反向保護、限流保護電路，在安裝時正負*接反不會(huì )損壞變送器，異常時送器會(huì )自動限流。固態結構，無可動部件，高可靠性，結構簡單、經濟耐用，使用壽命長。



投入式靜壓液位計缺點表現為：測量信號需要換算；無法測量超過 125℃的高溫介質溫度；測量介質的密度必須均勻一致。了解了投入式靜壓液位計的基本工作原理之后，很多人對投入式液位變送器主要技術指標是一知半解。
