燒堿液位計
- 品牌:JKM/凱銘儀表
- 型號:JKM-UHZ
- 測量范圍:0~12m
- 精度等級:±10mm
- 公稱通徑:DN20-DN100
- 適用介質:水 化工原料 油 液體
- 工作壓力:1.6~6.3MPa
- 工作溫度:≤400℃
- 供電方式:24VDC
- 訂貨號:SPA283071XNO
燒堿液位計測量液體時采用頂裝或旁通管側裝方式。磁翻柱主體外加裝翻柱液位指示器、液位開關及液位變送器。磁單元置于浮球內部或通過頂桿與浮球相連,當浮球連帶磁單 元隨液位變化時,使磁性色塊(磁翻板)翻轉;磁性液位開關在對應液位點動作;同時液位傳感器在浮球磁力的作用下,輸出標準的變化電阻信號,再經過變送器把電阻信號轉換 成4~20mA電流信號輸出。

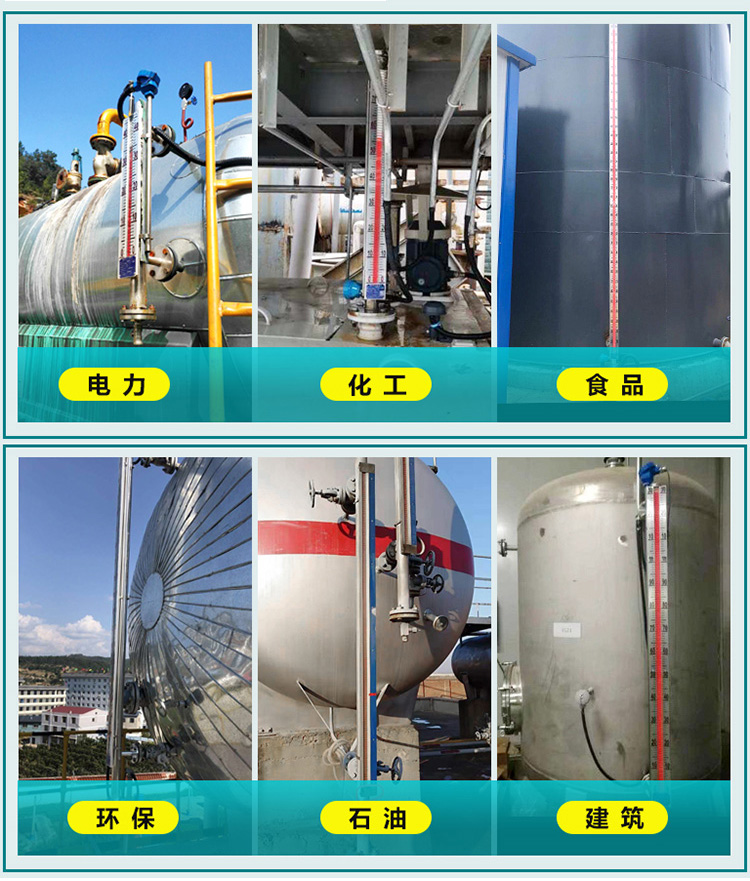

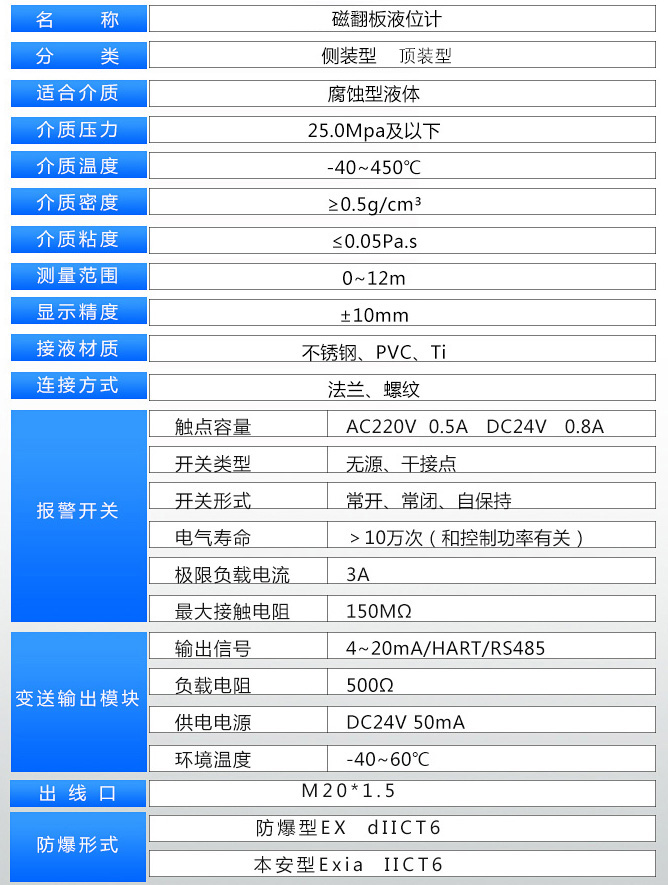

燒堿液位計技術參數
燒堿液位計特點
1.適用于容器內液體介質的液位測量,除現場顯示外,可配遠傳變送器、液位控制器等設備。
2.顯示直觀醒目,顯示方向可根據用戶要求改變顯示方向。
3.測量范圍大,不受容器高度限制。
4.顯示器組件與被測介質完全隔離,故密封性好可靠,安全。
5.結構簡單,安裝方便,維修簡易。
6.耐腐蝕,防爆。
燒堿液位計的使用注意事項
1.對超過一定長度(普通型>3米、防腐型>2米)的液位計。
2.安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
3.當配有遠傳配套儀表時需做到如下幾條:
4.應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
5.遠傳配套儀表上感應面應面向和緊貼主導管;
6.調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);
7.應根據介質情況,不定期清洗磁翻板液位計的主導管清除雜質;
燒堿液位計工作原理
磁翻板液位計主體外的翻板箱受主體內浮子(具有定向磁性源,按不同介質和壓力針對研制)的作用促其翻板翻動并顯示紅白顏色,并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺,從而使液位的指示顯得更加清晰。

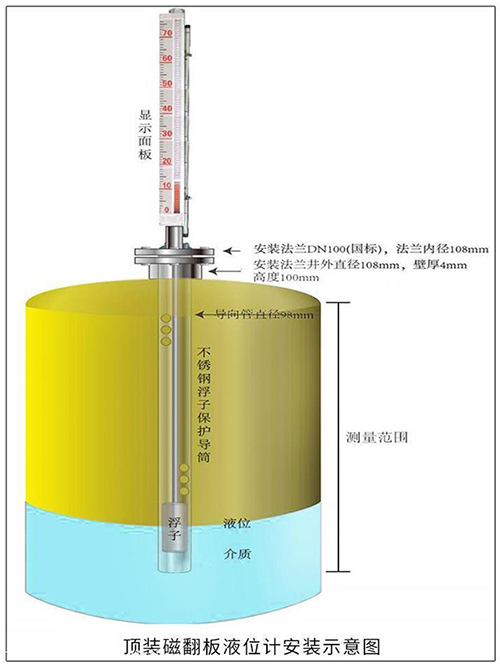

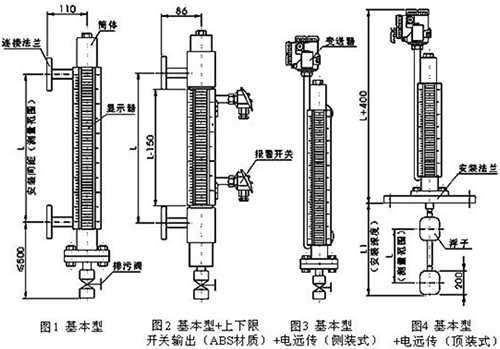

UHZ磁翻板液位計結構如下圖所示
燒堿液位計的結構特點
1、磁翻板液位計結構
液位計根據浮力原理,浮子在測量管內隨液位的升降而上下移動,浮子內的永久磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180°液位上升時,翻柱由白色轉為紅色,下降時,翻柱由紅色轉為白色,從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動,使安裝在液位計立管設定位置上的開關動作,實現開-關控制或報警。
3、液位計電遠傳
在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成,它通過磁浮子上下移動,經磁耦合作用使導管內測量元件依次動作,獲得電阻信號變化,轉換成0~10或4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機聯接,實現遠傳顯示及控制。
燒堿液位計應用須知

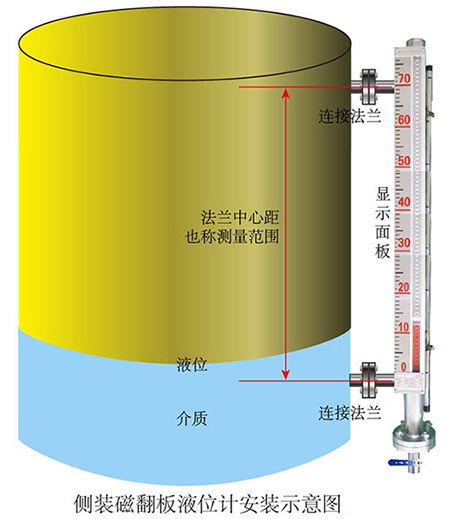

1.側裝式液位計與被測容器的上下分液管間最好各裝一只截止閥門以便打開或關閉液位計;另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘,注入清水即可清洗液位計的主體。
2.安裝液位計時,法蘭中心線垂直度≤4%,當液位計的測量范圍大于3米時,需要考慮增加中間加固法蘭(或耳朵攀)作固定支撐以增加強度。
3.配套遠傳液位變送器與二次儀表之間隔連線,要求連線的芯線截面面積應大于0.8mm,與交流電源同路平行鋪設時,至少應保持20厘米以上的間距,最好單獨穿鐵管鋪設,或用 屏蔽二芯電纜鋪設,屏蔽層只能一端接地。
4.選用液位控制器,其觸點容量均以阻性負載設計,如用非阻性或大力功率負載則要用中間繼電器轉換。
5.對液體介質中含有懸浮雜質的親磁物質的場合,不宜使用本液位計,因這些雜質會(huì )對浮子組件造成卡阻。
6.外形結構中的盲區(L1)與介質密度有關。故不同介質有不同的盲區。

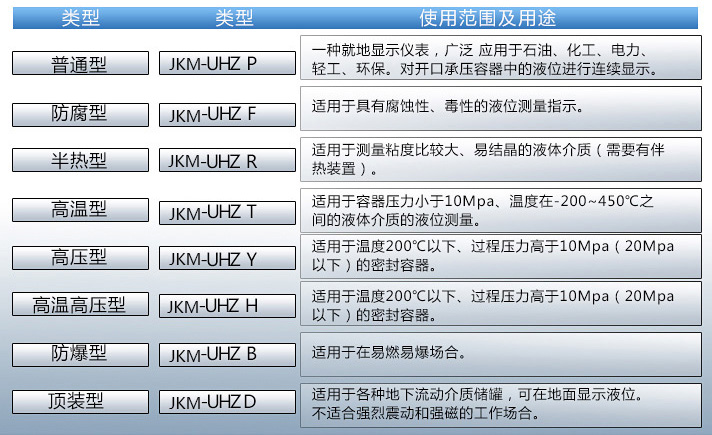

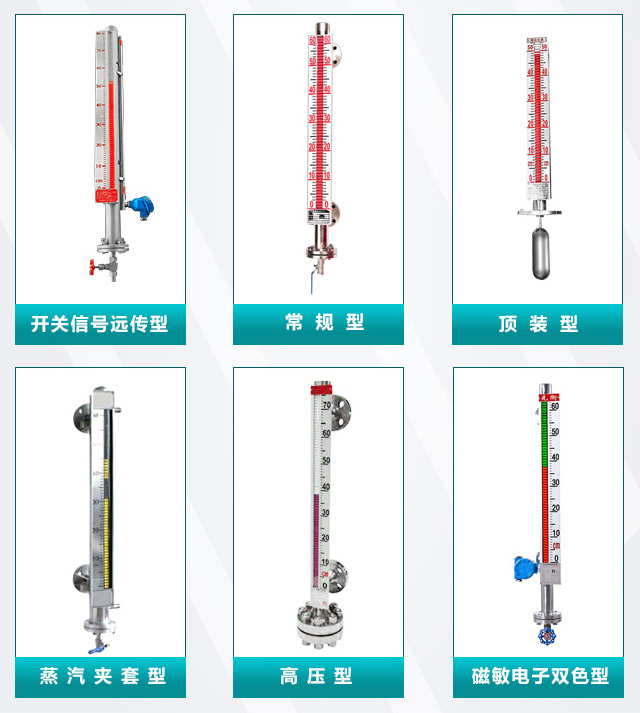

燒堿液位計型譜
