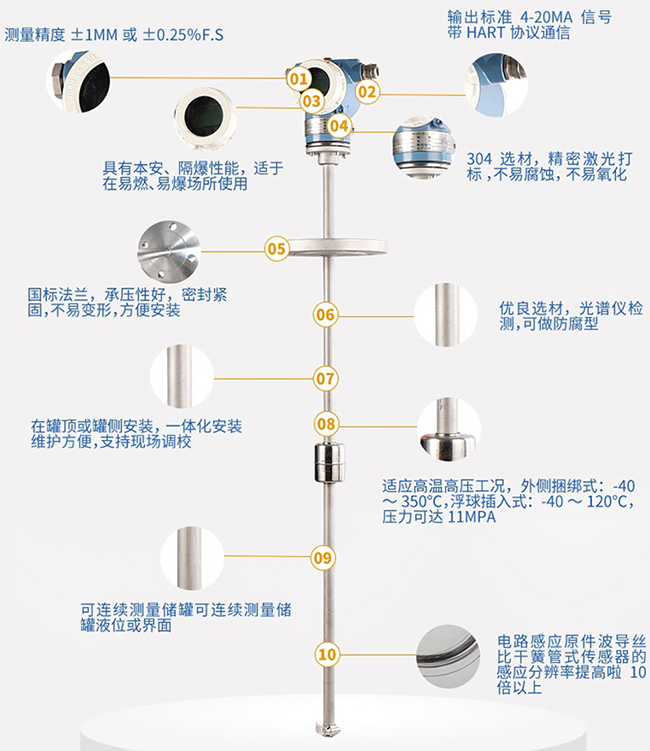

防腐式液位計
防腐型磁致伸縮液位計
- 品牌:JKM/凱銘儀表
- 型號:JKM-UAT
- 測量范圍:0-10000mm
- 精度等級:0.25%或3mm
- 公稱通徑:插入式
- 適用介質:水 酸堿溶液 有機溶劑
- 工作壓力:0-3.0MPa
- 工作溫度:45℃~+85℃
- 供電方式:24VDC
- 訂貨號:EVS906768XUJ
防腐型磁致伸縮液位計產品概述
磁致伸縮液位儀采用低功耗的單片機和高精度的數字轉換組件、數字式溫度傳感器直接測量和計算,測量結果以數字形式輸出,并可遠距離傳送具有優良的抗干擾性能 模塊化設計結構精巧,實現安裝現場不清罐維護,降低維修成本 標準的螺紋或法蘭連接,現場安裝簡便快捷。

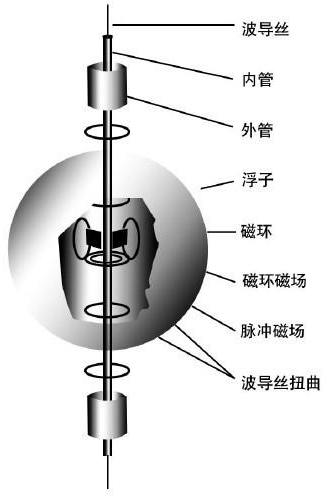

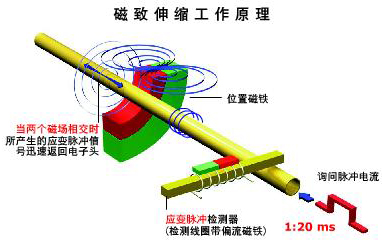

防腐型磁致伸縮液位計計量原理
磁致伸縮液位計的傳感器工作時,傳感器的電路部分將在波導絲上激勵出脈沖電流,該電流沿波導絲傳播時會(huì )在波導絲的周?chē)a(chǎn)生脈沖電流磁場。在傳感器測桿外配有一浮子,此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時,浮子周?chē)拇艌?chǎng)發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖,這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量發射脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置,即液面的位置。
防腐型磁致伸縮液位計廣泛應用
1、各種石油、液化氣儲罐的液位、界面及溫度實時測量與監控;
2、加油站庫區管理計量與監控;
3、生化與制藥行業各類儲罐過程控制與監控;
4、食品與飲料加工各類儲罐及過程控制的液位、界面及溫度的測量計量與監控;
5、水處理及環保工業過程中的液位、界面及溫度測量與監控。
防腐型磁致伸縮液位計結構組成
1、采用標準化設計,結構極其簡單,僅由三部分組成:
2、360度內磁浮子;
3、傳感器 (壓磁傳感器和傳感管);
4、塑封全智能化電子裝置,可智能化編程,帶有液晶顯示,可顯示總體液位,界面液位,以及溫度 輸出的電信號,實際液位值,溫度值, 帶有偏移量的實際液位值等, 該裝置極易方便用戶訂備件并減少備件量。
防腐型磁致伸縮液位計主要特點
1、極高精度:滿量程的0.01%;
2、標定極其簡單,無需實標,僅僅只需按按鈕或者使用HART協議;
3、對于重新標定或忘記標定值,無需重新校驗;
4、采用雙室結構,電子部件和接線端子是獨立的;
5、對于下列的參數變化不會(huì )產生漂移和誤差:介電常數變化,氣相組份變化,溫度變化,壓力變化;
6、測量范圍23M;
7、可同時測量總體液位和/或界面液位,以及溫度輸出;
8、界面測量最小比重差:0.03g/cm3;
9、壓力范圍:最大207Bar,標準是66Bar;
10、溫度范圍是-196℃到 427℃;
11、內部裝有RFI/EMI 過濾器;
12、可現場替換差壓式,電容式,超聲波式,雷達式,外浮筒式,核子式,鋼帶或鋼帶伺服式等液位 變送器。

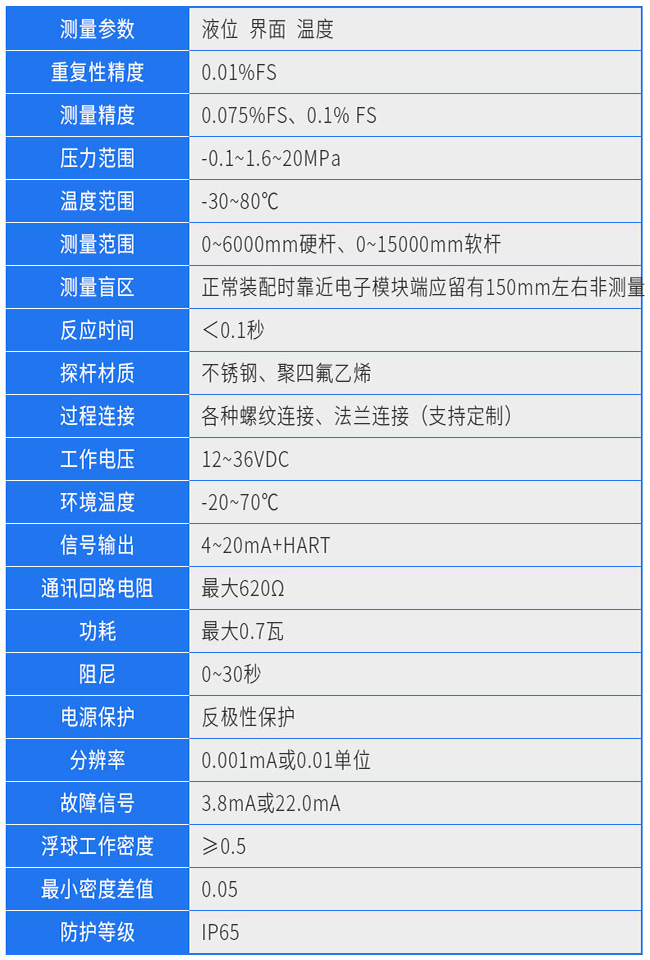

防腐型磁致伸縮液位計技術參數

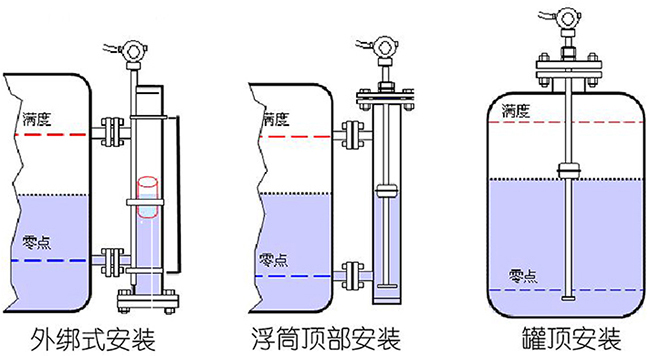

防腐型磁致伸縮液位計安裝說明
